瞬变电压抑制二极管_AOZ8903
产品说明
AOS万代的AOZ8903是瞬变电压抑制器阵列旨在保护Electro的高速数据线静电放电(ESD)和闪电。该器件具有8个额定浪涌,低电平电容控制二极管和瞬态电压抑制器(TVS)采用单一封装。在瞬态期间条件,转向二极管指向瞬态无论是电源线的正极还是地面。它们可用于满足ESD抗扰度IEC 61000-4-2,4级要求(±15kV空气,±8kV接触放电)。该AOZ8903进来符合RoHS标准SOT-23包。额定温度范围为-40°C至+ 85°C。
特点
高速数据线的ESD保护:
•IEC 61000-4-2(ESD)±20KV(空气),±15KV(触点)
•IEC 61000-4-5(闪电)4a(8/20微秒)
•IEC 61000-4-4(EFT)40A(5/50ns)
•人体模型(HBM)±24KV •保护四条I/O线
•低箝位电压 •低工作电压:5.0V
应用

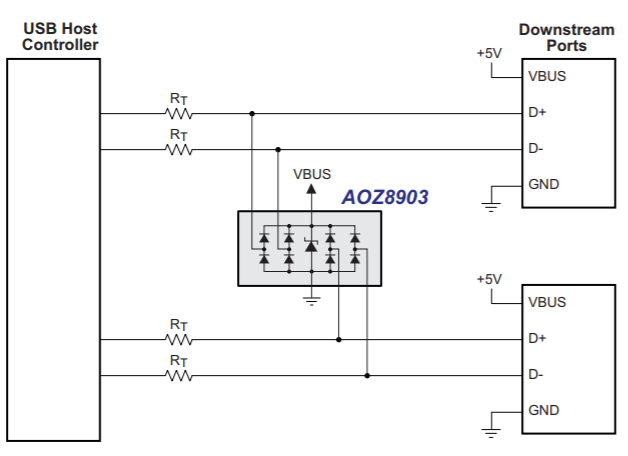

USB 2.0电源和数据线保护 •视频图形卡
•显示器和平板显示器 •数字视频接口(DVI)
参数
类型:转向装置(轨至轨) 双向通道:4
电压-反向关态(典型值):5V(最小值) 电压-击穿(最小值):6V
电压-钳位(最大值)@ Ipp:4.5V 电流-峰值脉冲(10/1000μs):4A(8/20μs)
电源线路保护:是 应用:通用
不同频率时的电容:0.45pF @ 1MHz 工作温度:-40°C ~ 125°C (TJ)

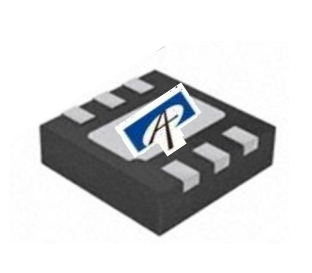

安装类型:表面贴装 封装/外壳:SOT-23 -6L
供应商器件封装:SOT-23-6L
