p沟道mos管原理图



P沟道MOS管开关电路

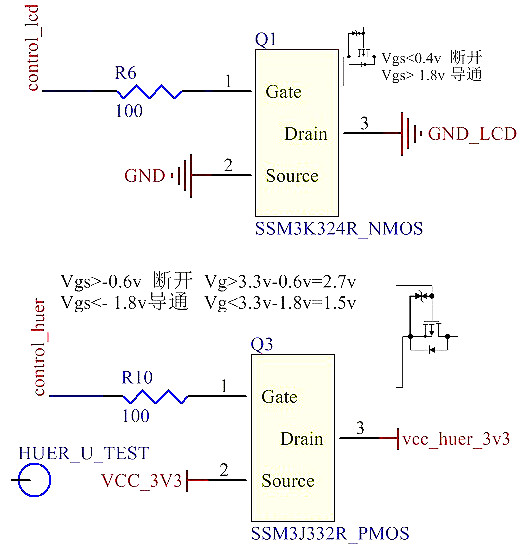

上图是两种P沟道MOS管开关电路应用:其中第一种NMOS管为高电平导通,低电平截断,Drain端接后面电路的接地端;第二种为P沟道MOS管开关电路,为高电平断开,低电平导通,Drain端接后面电路的VCC端。



P沟道MOS管开关电路工作原理



金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类, P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区,分别叫做源极和漏极,两极之间不通导,柵极上加有足够的正电压(源极接地)时,柵极下的N型硅表面呈现P型反型层,成为衔接源极和漏极的沟道。

改动栅压可以改动沟道中的电子密度,从而改动沟道的电阻。这种MOS场效应晶体管称为P沟道增强型场效应晶体管。假设N型硅衬底表面不加栅压就已存在P型反型层沟道,加上恰当的偏压,可使沟道的电阻增大或减小。这样的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。


什么是P沟道MOS管


PMOS是指n型衬管底、p沟道,靠空穴的流动运送电流的MOS管。

P沟道MOS晶体管的空穴迁移率低,因而在MOS晶体管的几何尺寸和工作电压绝对值相等的情况下,PMOS晶体管的跨导小于N沟道MOS晶体管。此外,P沟道MOS晶体管阈值电压的绝对值一般偏高,要求有较高的工作电压。

它的供电电源的电压大小和极性,与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大,充电放电过程长,加之器件跨导小,所以工作速度更低,在NMOS电路(见N沟道金属—氧化物—半导体集成电路)出现之后,多数已为NMOS电路所取代。
