双稳态电路是我们经常用于作为单键控制负载开关电路。在这里我介绍一个由两个MOS管构成的低功耗双稳态电路。

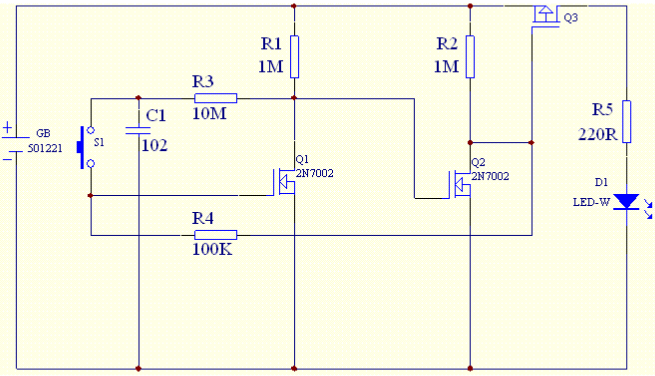

如图 点击看大图
如图 点击看大图
假设Q1的G极输入是高电平，Q1导通，输出低电平，低电平接到Q2的G极，Q2截止，Q2输出高电平，所以Q3也截止，LED灯灭。此时由于Q1输出端D极为低电平，故电容C1通过R3放电。按下开关S1后，Q1输入端G极变成低电平，Q1截止，输出高电平，高电平接到Q2的G极，Q2导通，Q2输出低电平，所以Q3也导通，LED灯亮。
当初这个电路也是在设计一款韩国手机后备电源时无意识想到的，后备电源里面有一个开关是用来控制LED灯的，按一下灯亮，再按一下灯灭。韩国设计人员是用一个CD14013B的双稳态芯片来设计的，当时我就在想一定有办法可以用比较简单的电路来实现这个功能，记得在念书时课本上有提到用两个三极管加几个电阻、电容、二极管也可以实现。不过功耗与PCB面积都不允许这么设计。所以就上网查了一些资料。后来看到这面这份资料时，带来了灵感。
图中的CD4010不就是反相器功能，用MOS管不也可以实现反相器功能，功耗也很低。就按上图电路的框架用两个MOS管构成两个反相器，开关、电容、电阻的位置接点与上图一样。然后先用软件进行仿真测试一下功能可不可以？可以后马上进行实物搭板测试，并调整了一下电路参数。实测电路在4.2V时工作，功耗在4微A左右。经过几天的试用，感觉很好用，在原来开关的位置上多并几个开关，就可以变成一个多处共控一个灯的电路了。
