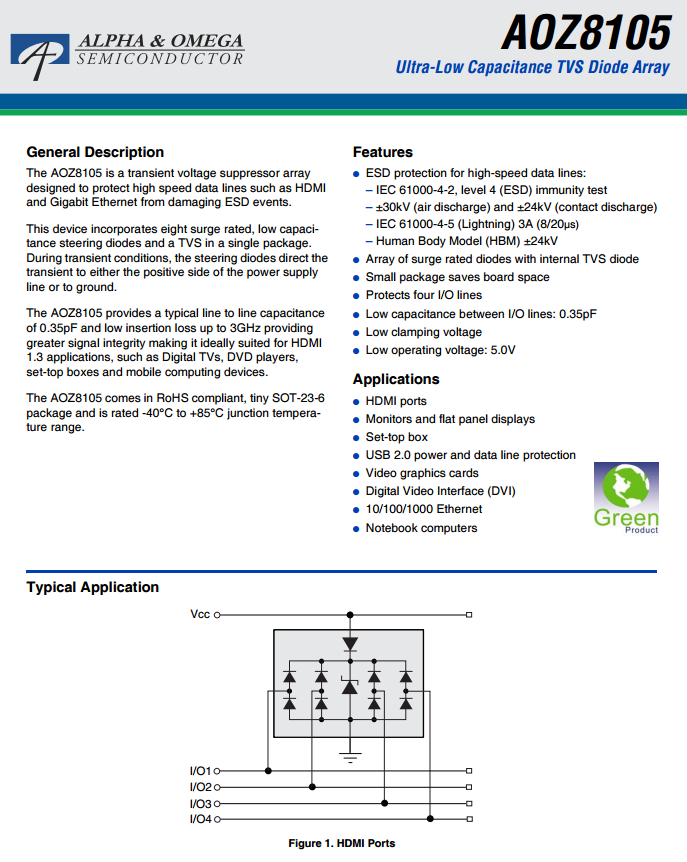

AOZ8105是一种瞬态电压抑制器阵列。旨在保护高速数据线，如HDMI以及千兆位以太网，避免破坏ESD事件。该装置包括八个额定浪涌、低电容转向二极管和电视在一个单一的包。在瞬态条件下，转向二极管将电源正极的瞬态线路或接地。AOZ8105提供了典型的线对线电容0.35pF，插入损耗低至3GHz信号完整性更高，非常适合HDMI1.3应用程序，如数字电视、DVD播放器，机顶盒和移动计算设备。AOZ8105采用符合RoHS的微型SOT-23-6。包装，额定-40°C至+85°C接头温度范围。
特征
高速数据线的ESD保护：
—IEC 61000-4-2，4级（ESD）抗扰度试验
– ±30kV（空气放电）和 ±24kV（接触放电）
—IEC 61000-4-5（闪电）3A（8/20微秒）
–人体模型（HBM）±24kV
●带内部TVS二极管的浪涌额定二极管阵列
●小包装节省板空间
●保护四条I/O线路
●I/O线间电容低：0.35pF
●低夹持电压
●低工作电压：5.0V
应用
●HDMI端口
●显示器和平板显示器
●机顶盒
●USB 2.0电源和数据线保护
●视频图形卡
●数字视频接口（DVI）
●10/100/1000以太网
●笔记本电脑
参数
双向通道：4
电压 - 反向关态（典型值）：5V
电压 - 击穿（最小值）：6.6V
电压 - 箝位（最大值）@ Ipp：16.5V（标准）
电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
功率 - 峰值脉冲：-
电源线路保护：是
应用：以太网， HDMI
不同频率时的电容：0.8pF @ 1MHz
工作温度：-40°C ~ 125°C （TJ）
安装类型：表面贴装
封装/外壳：SOT-23-6
供应商器件封装：SOT-23-6
参数
双向通道：4
电压 - 反向关态（典型值）：5V
电压 - 击穿（最小值）：6.6V
电压 - 箝位（最大值）@ Ipp：16.5V（标准）
电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
功率 - 峰值脉冲：-
电源线路保护：是
应用：以太网， HDMI
不同频率时的电容：0.8pF @ 1MHz
工作温度：-40°C ~ 125°C （TJ）
安装类型：表面贴装
封装/外壳：SOT-23-6
供应商器件封装：SOT-23-6
